文名:eXp4500成像地下金屬探測器
英文名:eXp4500 Undercover Metal Detector
深度:25米
原產國:德國
制造商:OKM GmbH
不像其它的地面掃描器和影像探測器,eXp 4500是真正獨特的產品。說eXp 4500是一個簡單的探測器是不公平的,因?yàn)樗写罅康膬?nèi)置功能。eXp 4500能夠定位埋藏的物體、文物、遺失的寶藏甚至自然礦藏,例如埋藏在一般金屬探測器所不能探測到的深度下的金和銀。

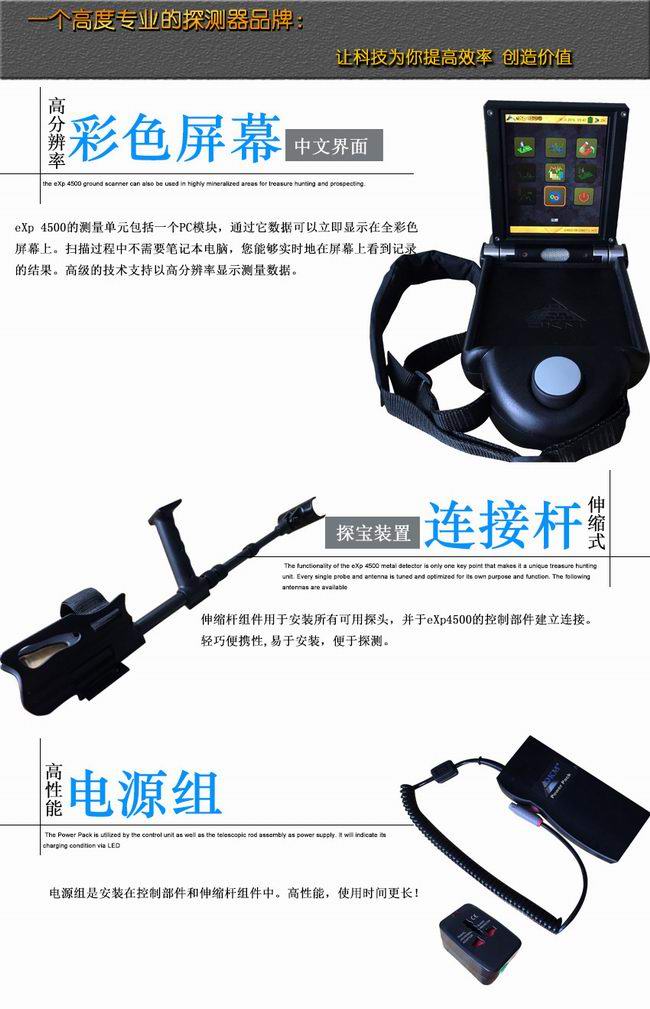

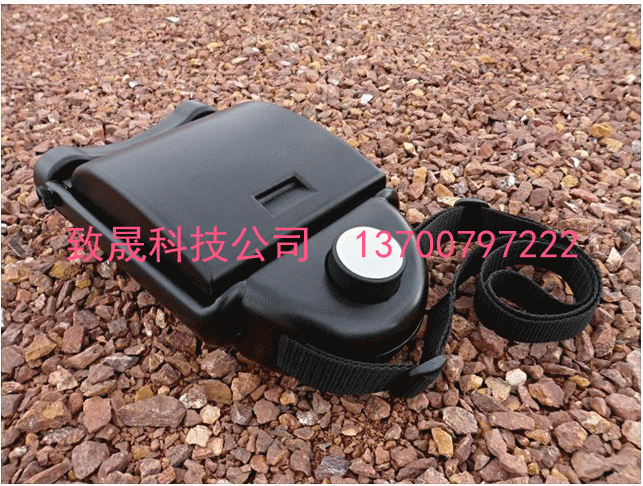

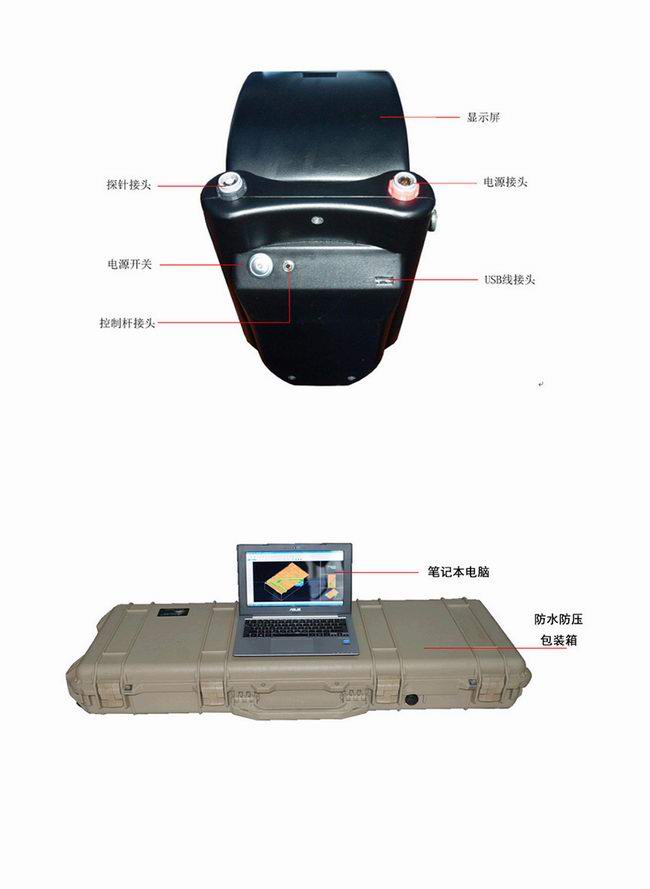

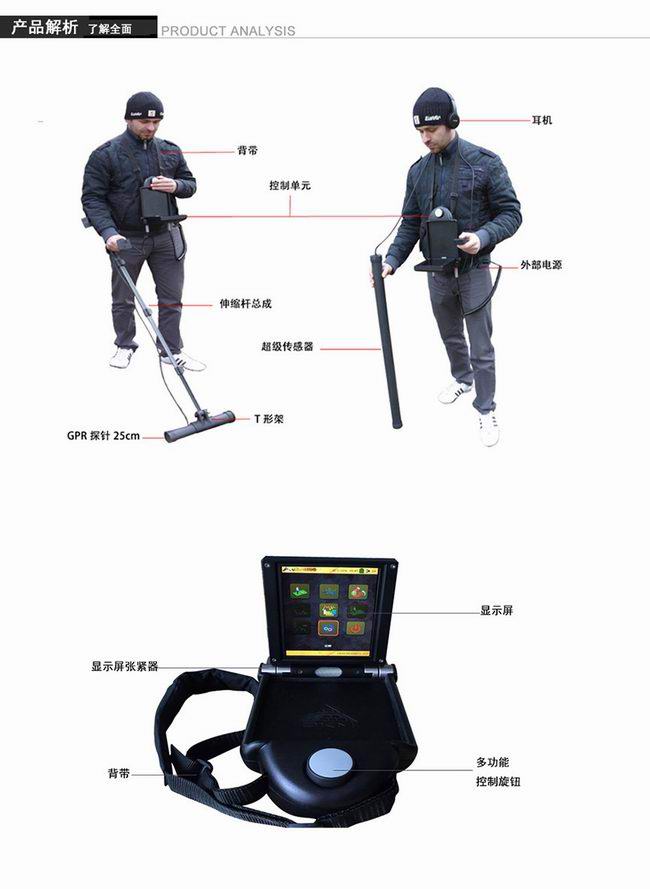

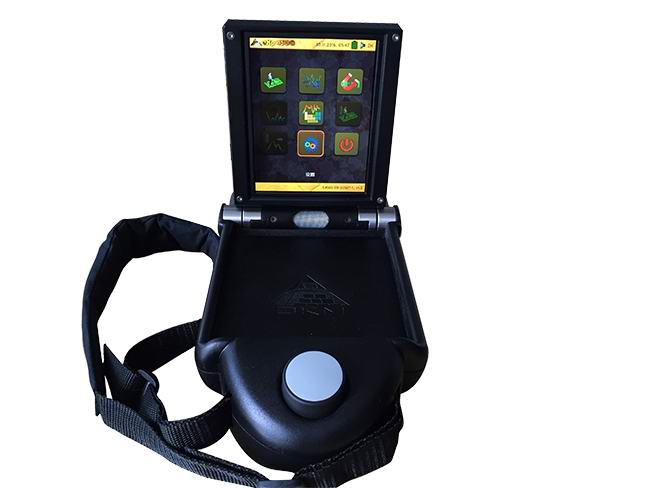

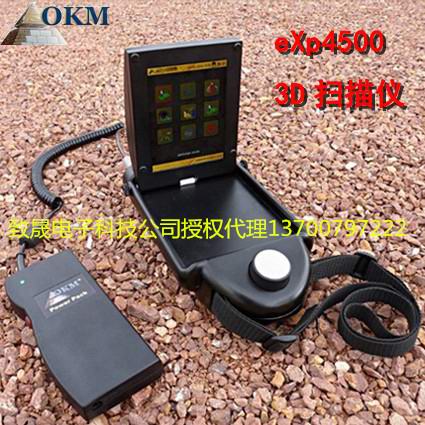

eXp 4500的測量單元包括一個PC模塊,通過它數據可以立即顯示在全彩色屏幕上。掃描過程中不需要筆記本電腦,您能夠?qū)崟r(shí)地在屏幕上看到記錄的結果。*的技術支持以高分辨率顯示測量數據。測得的數據存儲在內置存儲上,可以隨后轉移到電腦上。將測量值轉移到電腦上之后操作員可以評估和比較所有存儲的數據,這樣操作員就可以使用3D成像軟件來確定目標的深度、尺寸和位置。
eXp 4500地面掃描儀有多項超越其它影像探測器的特征:
輕巧便攜性;
非侵入式實時地面勘探 ;
快速簡便的安裝和操作;
實時色標探測;
支持即興和快速探測;
對目標區域的快速現場分析;
測量值能顯示極限探測深度;
測量值顯示探測區域目標的位置;
高靈敏度和*的金屬探測裝置;
eXp 4500可以以地面掃描儀和金屬探測器的模式運行。
埋藏的文物尺寸和制作材料都不同。所以探寶者需要不同的操作模式和定位方法以找到地表下面不同深度處埋藏的寶藏。eXp 4500地面掃描儀支持以下的操作模式。
“地面掃描”模式*適合尋找地下工藝品、寶藏及歷史和考古文物的探寶者和考古學家;
“礦物掃描”模式適合于尋找自然金和礦物的金勘探者、尋寶者和礦工;
“隧道掃描”模式是探測地下空洞、隧道、洞穴和中空空間的特殊模式;
“*定位”模式能夠幫助你定位探測目標的正確位置;
“熱成像”和“熱掃描”模式通過測量溫度的差異來偵測洞穴和地下隧道;
“磁強計”用于定位黑色金屬例如鐵和鋼;
eXp 4500金屬探測器的功能只是它作為獨特的探寶裝置的一個重要方面。探測器的每個探針和天線都針對其自身的應用目標和功能而微調和優化。

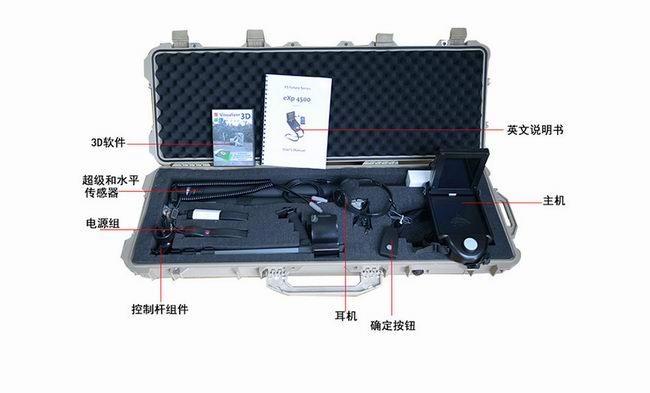

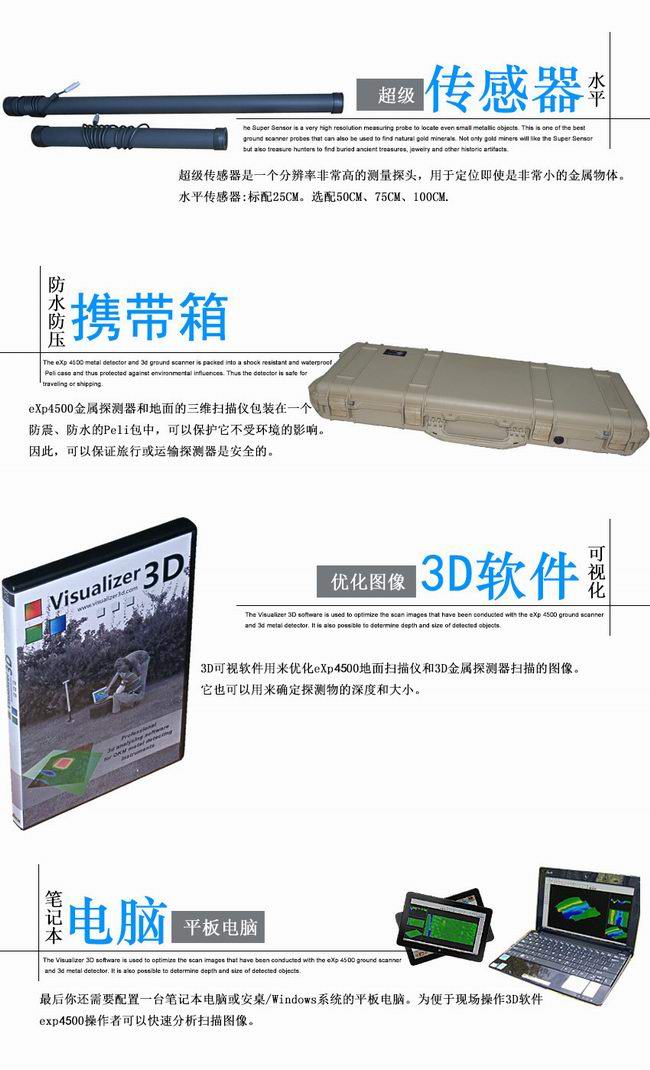

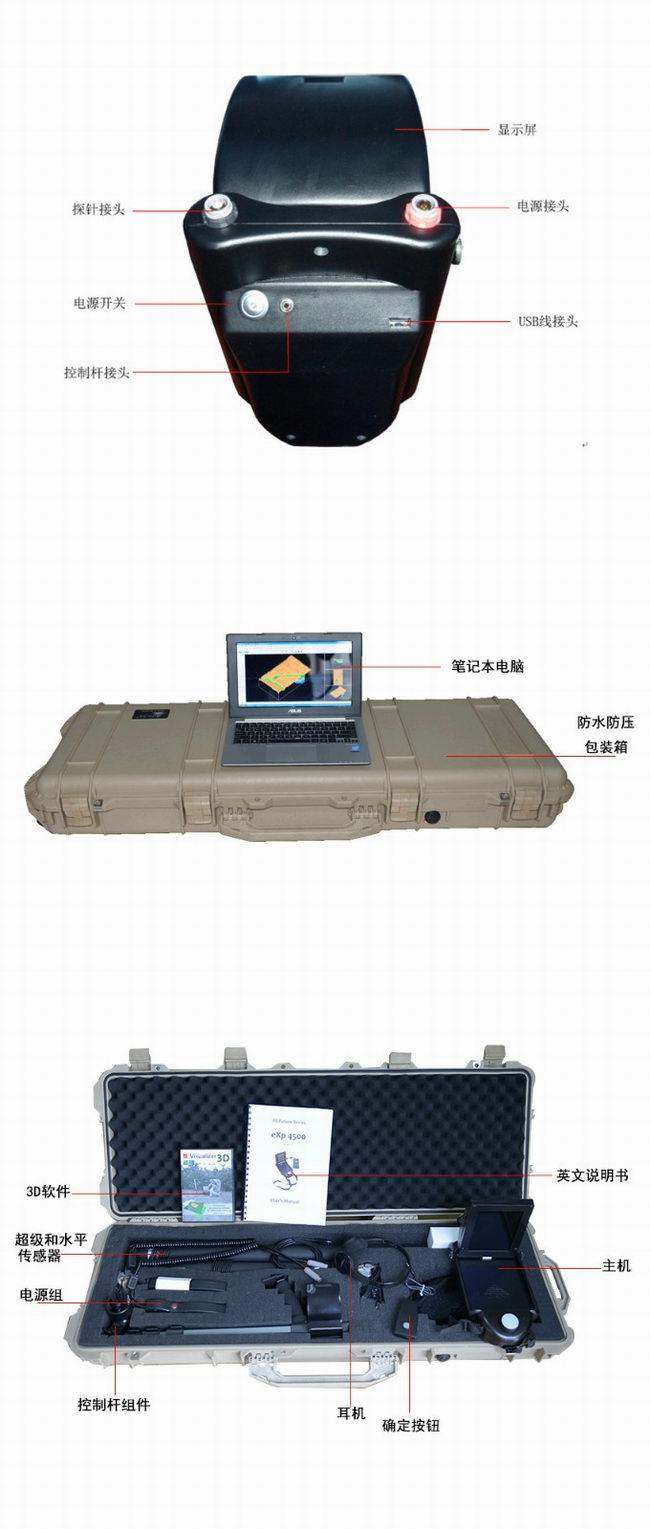

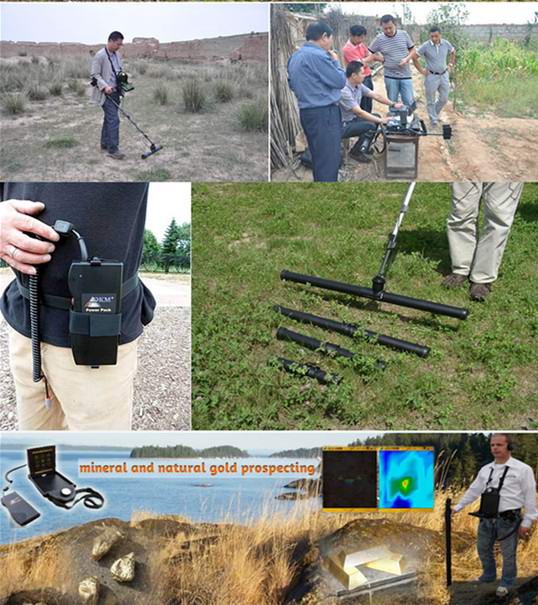

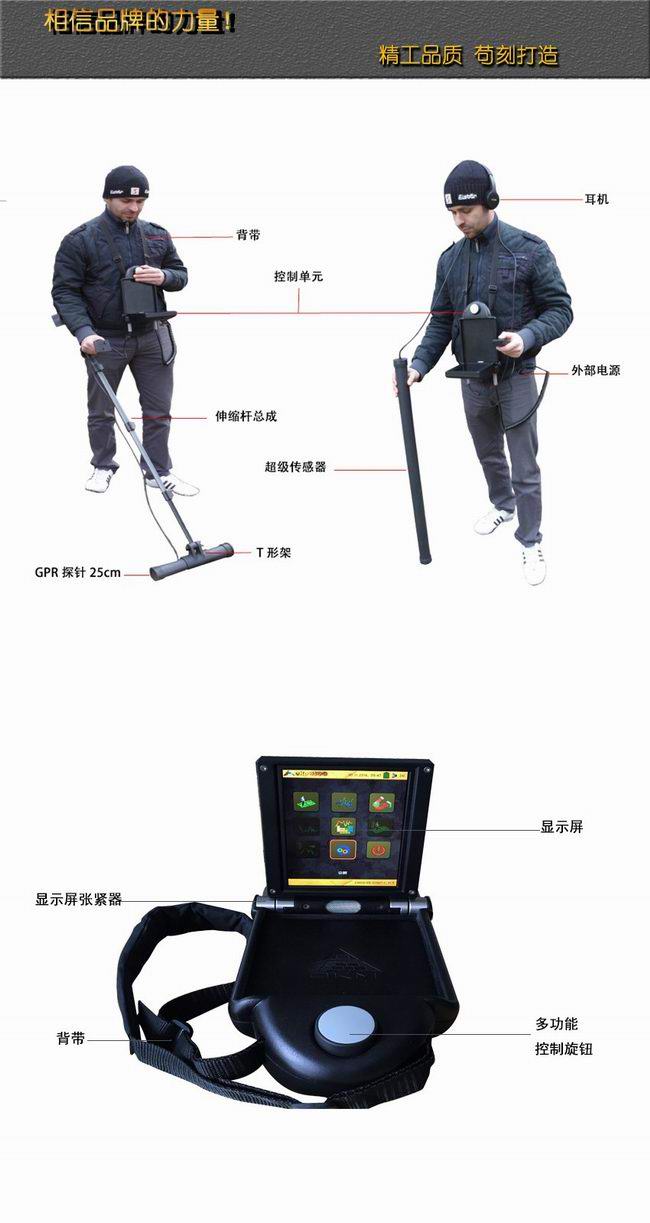

用于可選擇的配件如下:
天線包括: GPR-天線(25 cm、50 cm、75 cm、100 cm);
用于隧道探測的天線;

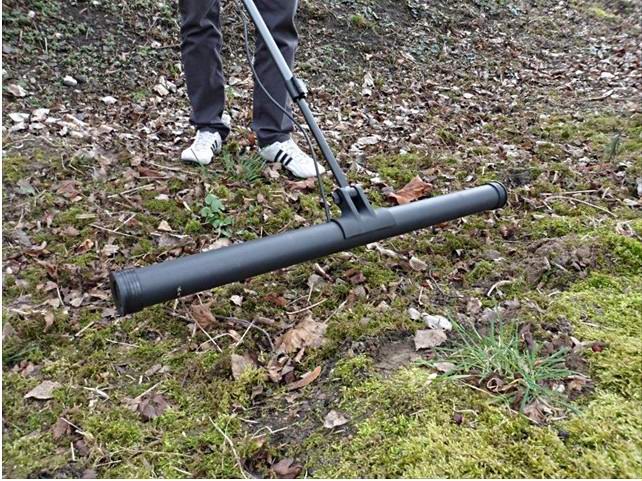

用于高分辨率地面掃描、*定位和礦物探測的超級傳感器;
用于3D紅外成像的FS-Thermoscan天線。
? 地面掃描
帶圖形評估的測量,可以將測量的數據存入設備的內存中以供日后審閱。
? *定位器
用于定位異常探測信號確切位置的工具。
? 磁強計
使用集成磁強計對一塊區域進行搜索。
? 隧道掃描
用于探測隧道、空洞和其它洞類異常的地面測量。
? 礦物掃描
用于探測自然生成礦物的地面測量。
? 熱掃描
您可以使用熱掃描生成某一區域的紅外線圖像,并顯示出該區域的溫度分布情況。
? 熱成像
此操作模式為用于查看和分析由FS-熱掃描所測得的溫度差異。
? 設置
用于改變語言、日期、時間、強度等其他設置選項。

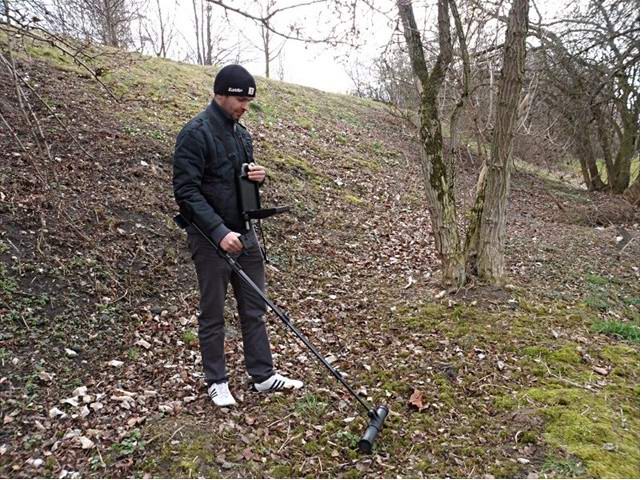

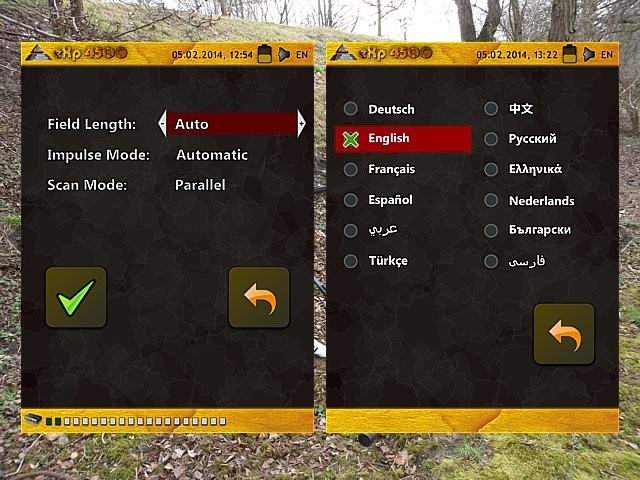

地面掃描:
激活此操作模式之后,您就可以進行某些特定的設置:不同的參數能對測量結果帶來不同的影響。
一、場長度(自動、5米、10米…、50米)
每條掃描線的測得值的個數。如果選擇“自動”,那么脈沖的數量將與您掃描線的目前長度進行適配。
二、脈沖模式(自動、手動)決定如何記錄測量點的模式:自動或手動。
在平緩的地域,一般使用自動模式;相應的,在崎嶇不平的地域則可用手動模式。
三、掃描模式(平行、曲折)
掃描模式規定了掃描一個區域的方法。
使用平行法時,總是從開始線開始測量(*);而使用曲折法時,則從之前掃描過的線的末端開始測量。

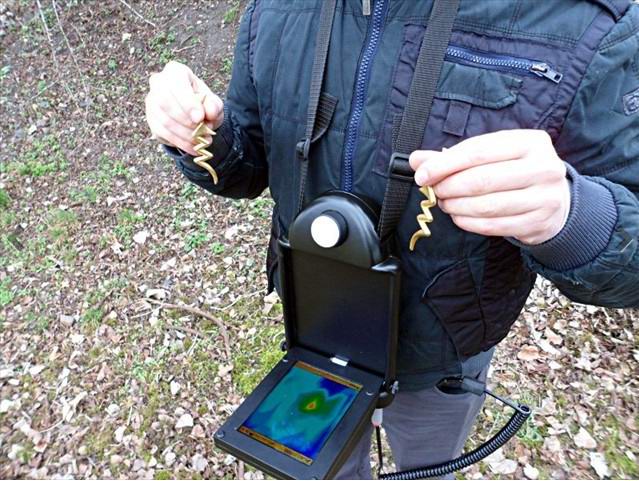

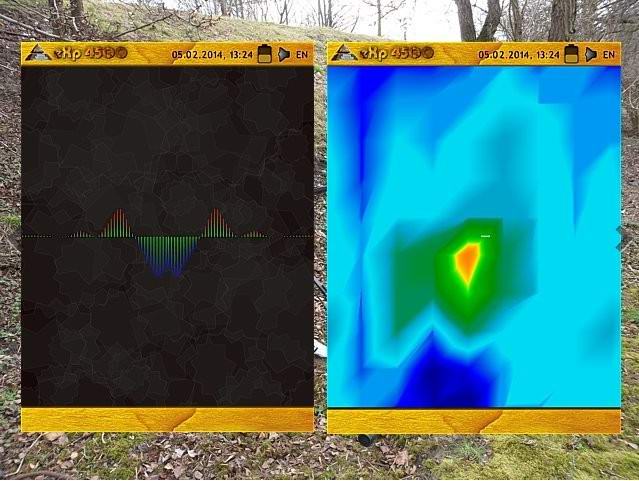

在有目標存在的圖像中,一般背景色都為藍色;綠色區域代表地下的空洞;紅色/橙色物體(如示例中所示)為空洞中的一塊有色金屬物體。有色金屬物體通常為紅色;紅藍色為鐵類金屬;藍色為空洞、地下水和地層干擾。存在地下礦物的區域的圖像通常會有各種各樣的顏色。在進行掃描時有一個很重要的原則,請牢記:“貨真價實的目標決不會自己移動!
*定位器:
使用此操作模式,可辨別、定位埋入地底的寶藏、金屬和洞穴;其中超級傳感器的作用尤為重要。我們強烈建議您入手一件;超級傳感器是一條功能極為強大的天線,有了它,您可以輕易辨別真實的目標。該功能分為三個基本模式:*定位物體、識別金屬和隧道、估算物體大小。此外,您還可以坐在船上掃描淡水湖。
該模式下沒有必須要遵照的方式或方向,您可以按照您自己的意愿選擇行走的方向,但是一定要保持天線始終朝向同樣的方向。如果您已經探測到了一個可能的物體,并想更加細致地了解它,那么此操作模式將會是*效率的模式。

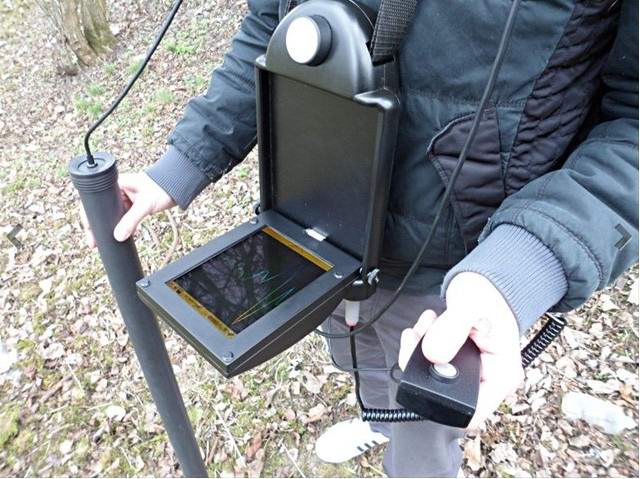

應將超級傳感器垂直朝向地面,不能將其翻轉或旋轉。
將超級傳感器緩慢地進行位移,對可能的物體進行探測;此過程中不得擺動超級傳感器,其與地面的角度應保持垂直。請?jiān)囍鴮⒄麄€(gè)物體的輪廓全部納入掃描范圍內,將物體的邊緣外側測量在內;試著重復幾次以上步驟的測量,以獲得清晰的信號。總共有三種不同的信號,每種信號代表了目標物不同的特征。
隧道掃描:
典型隧道信號的表現為一塊從掃描頂端凹陷的信號段。大多數情況下該軟件都會顯示隧道、開口或空洞的曲面或頂點,盡管隧道一般比填埋的寶藏更加寬廣,但由于其是中空的,所以其信號強度會低得多??斩春偷叵碌臍庋愃?,其它的信號都有可能掩蓋住隧道信號;為了完成分析,如果發現了隧道信號,就必須進行相應的控制掃描。盡管總體信號值不算太強,但卻成功再現了物體,因此隧道也能容易地分辨出來。我們提供兩種可能找到隧道方法:*種即平行法,有關平行法我們已經在本手冊的前些部分進行了說明;若使用此方法,將會用到“地面掃描”功能。第二種方法為單線法:選定“隧道掃描”后,系統會優先進行單線掃描,掃描開始后,只要內存能容下,一直到終點才會停;此方法無法進行多線掃描。
礦物掃描:
在勘探地底的礦床或其它自然生成的礦物或地層時,一個潔凈、無垃圾和障礙物的環境尤為重要:垃圾可能污染這片區域從而降低成功的可能性,同樣也會導致錯誤或誤導性的信號;而障礙物則更是必須要避開,選擇路徑時一定要盡量避免對超級傳感器進行不必要的移動,否則就會造成數據不精準;此外,還要確保數據是可以重復測得的。
Visualizer 3D軟件或物探設備的OKM線無法辨別地底自然形成的元素特定材料、礦物或物品,可以辨別和定位鐵、有色金屬、斷裂帶和其它自然生成的異常物體。對貴金屬的探測實際上是基于各種各樣的已知礦區和礦藏的掃描結果而得來的;而其它有色礦產完全有可能和其它自然生成礦藏產生類似的信號。
在進行礦區掃描之前,*能獲取地質學家的協助或研究,以事先確定一個含礦可能性高的地區進行探索;在已知含礦的地區或含礦可能性高的地區進行定位和勘探,其成功率會高上不少。不同的地質層組會在不同的區域產生不同的結果;如果有條件,*能先在已知含礦的區域進行訓練和/或?qū)嵉卦囼?yàn),并使用軟件在設備中正確識別礦物的信號。不同的區域或會有不同的地質屬性,試驗也可能會或不會得出*的讀數或測量;同樣的道理,不同的地面特征、礦藏和海峽也會增加或減少超級傳感器的兼容性。
