德國OKM漂泊者UC可視3D成像
目標定位適應環境土壤穿透磁力智能手表地下金屬探測器
德國OKM漂泊者UC(Rover UC)可視成像地下金屬探測器是OKM公司操作輕便,也是技術含量很高的一款便攜式機器。這款機器不僅輕巧方便,而且功能還能達到未來系列的探測效果。無論你身在山坡上,密林里,還在巖石比較多的山坡上,都阻擋不了漂泊者UC(Rover UC)的探測路線。
Undercover:輕型探測器,設計為登山杖,配有智能手表,包括。健身追蹤和指南針
檢測深度:利用這項技術,客戶可以發現深達 20 m(65 英尺)的物體
使用案例:尋寶、空洞檢測、金屬、管道檢測
操作模式: 3D 地面掃描、精確定位儀、磁力計
可探測物體:寶藏、工程、洞穴、隧道
新一代的 Rover UC 具備初學者和探測者對地面掃描儀所期望的一切:
操作簡單直觀,
輕巧、緊湊、不顯眼的設計以及
聲音、觸覺和視覺反饋
讓尋寶者在不引起注意的情況下獲得地下的測量結果。

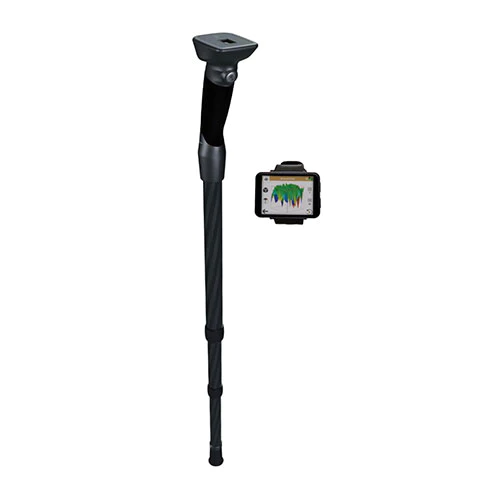

這種緊湊的戶外測量裝置偽裝成一根手杖,因此作為寶藏探測器很難被注意到。與作為控制單元的智能手表相結合,Rover UC 是一款提供附加功能的智能探測器。
熟悉 OKM 探測器的探測器和探測者都知道,Rover UC 不僅僅是一款帶有磁力計和定位器的金屬探測器:Rover UC 是一款 3D 地面掃描儀。集成的單傳感器技術可以創建地下的高分辨率三維圖形。
Rover UC 的優勢一覽與 OKM 的 3D 地面掃描儀一樣,Rover UC 也以其可用性、功能性、人體工程學和設計的融合而令人信服。3D 地面掃描儀的重量僅為 500 克(17.6 盎司),折疊后長度僅為67 厘米(26 英寸),因此可以隨身攜帶到任何地方:
極輕
緊湊且高度可調
外觀類似登山杖
集成健身活動跟蹤(計步器、心率監測器)
集成指南針和 GPS(可拆卸)
包括。Android智能手表作為控制單元,直接顯示掃描圖像
可立即使用 - 初始測量無需計算機
包括:配置筆記本電腦,帶有檢測軟件Visualizer 3D Studio
操作模式:磁力計、定位器和 3D 地面掃描
基本目標區分(黑色金屬/有色金屬/空腔)
集成充電電池(通過 USB-C 電纜充電),工作時間為 48 小時360度視角
描述
隱蔽能力:攜帶方便、深度性能好的探測器
使用 Rover UC 金屬探測器隱蔽尋找金屬簡單 - 畢竟,這款 3D 地面掃描儀的“UC”名稱實際上意味著“Undercover”。這個名字已經表明探測器經過偽裝,可以執行未公開的測量。在不引起任何興趣或吸引好奇目光的情況下,尋寶者可以在以前無法進行不受干擾的測量的地方進行搜索。

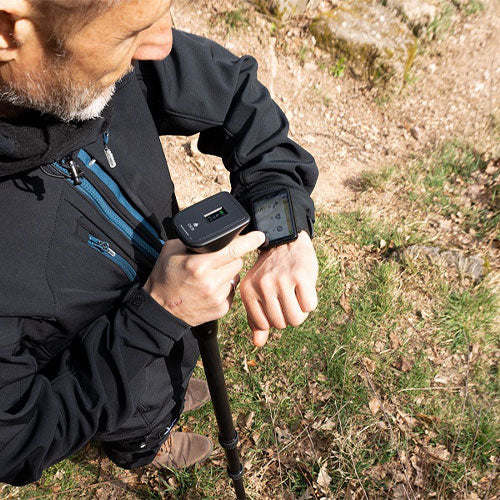

配備 Android 智能手表的直觀 3D 地面掃描儀
OKM 應用程序已預裝在隨附的智能手表上。打開檢測器后,它會在啟動應用程序時自動連接并立即可供使用。
智能手表屏幕上簡單的菜單導航可引導您快速實現目標:只需選擇所需的操作模式或根據您的喜好調整設置
帶有健身追蹤和指南針的智能尋寶
集成的健身追蹤器不僅讓Rover UC變成了多功能登山杖,也完成了它的偽裝。如果 Rover UC 用戶被發現并引起懷疑,他只需單擊一下即可打開活動屏幕,與健身應用程序一樣,該屏幕將顯示計步器和心率。
為了進一步強調登山杖的功能,還集成了指南針。然而,這不僅有助于確定地形方向,而且對于 3D 地面掃描也具有很大優勢:經驗表明,尋寶者通過南北(或南北)方向的測量可以獲得更好的結果,因為測量路徑遵循地球的自然磁場。
輕松定制探測器和應用程序
高度調節
借助伸縮桿,Rover UC 的高度可以根據尋寶者的高度進行單獨調節,以保證舒適的姿勢。高度調整的另一個積極影響是:隨著長度的增加,探測器中的傳感器檢測更靈敏,因此更有能力檢測更大深度的較小物體。
語言
在 OKM Rover UC 應用程序中,用戶可以選擇以下語言:
阿拉伯語 (AR)
保加利亞語 (BG)
德語 (DE)
希臘語 (EL)
英語(EN)
西班牙人)
波斯語 (FA)
法語(FR)
意大利語 (IT)
日語 (JA)
波蘭語 (PL)
俄語 (RU)
土耳其語 (TR)
中文 (ZH)
設計
根據一天中的時間和地點,不同的主題設計可能很有用。探測器用戶可以選擇明亮的白天和黑暗的夜晚模式,以便更清晰地看到顯示屏上的信息,并且即使在黑暗中也能保持不顯眼。
選擇反饋:聲音、振動和可視化
聲音
聲音不僅對于 VLF 探測器至關重要,而且在 Rover UC 3D 地面掃描儀中也發揮著重要作用:
在磁力計操作模式下提供反饋
作為節拍器來支持 3D 地面掃描測量的性能
為了確保探測器的秘密特性,可以將藍牙耳機連接到智能手表或智能手機。這樣,只有尋寶者才能聽到聲音信號而不引起注意。
振動
另外還可以在應用程序的設置菜單中打開振動。當聲音關閉時,觸覺反饋特別有用。
可視化

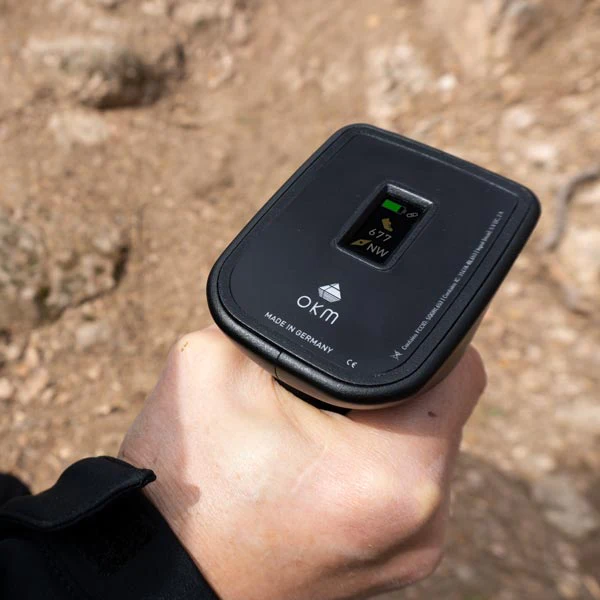

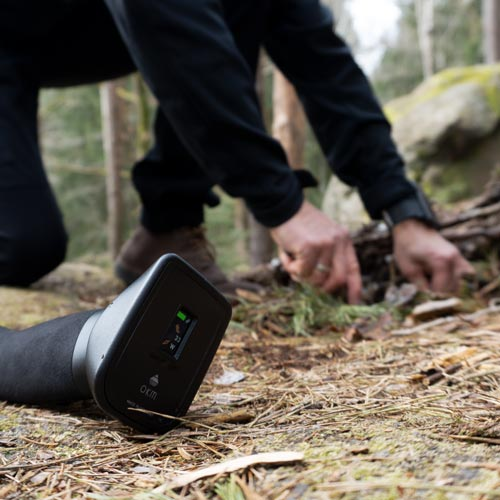

Rover UC 手柄上的小顯示屏提供有關充電狀態、連接狀態、步數(計步器)和方向(指南針)等信息的簡要概述。此外,在 3D 地面掃描測量期間會顯示當前掃描線的進度。
OKM 應用程序在 Android 智能手表或智能手機上提供視覺反饋:
在3D 地面掃描操作模式下,測量期間逐行掃描生成掃描場作為 2D 圖像。掃描完成并保存后,可以通過智能手表觸摸屏放大和旋轉掃描圖像,以便在生成的 3D 圖像中進行更詳細的分析。
在指針和磁力計操作模式下,測量值實時顯示在顯示屏上。
Rover UC 操作模式

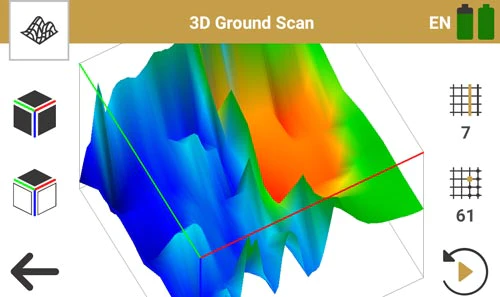

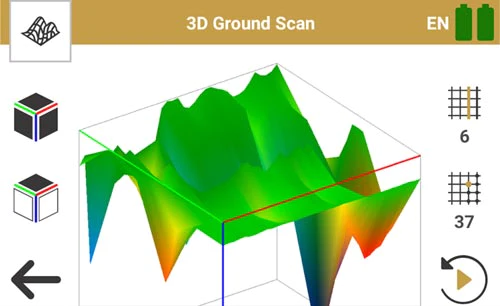

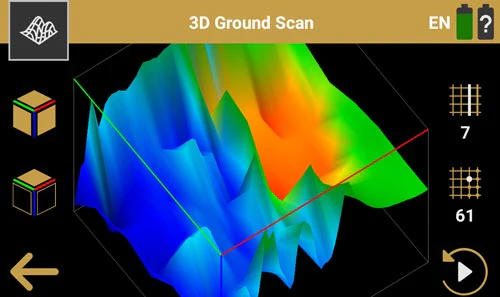

3D 地面掃描
通過手動和自動脈沖觸發進行圖形 3D 地面測量:測量目標區域后,將創建一個三維圖形,可以直接在智能手表顯示屏上進行評估。如需詳細表示,可以將掃描文件傳輸?shù)焦P記本電腦并在Visualizer 3D Studio檢測軟件中進行分析。

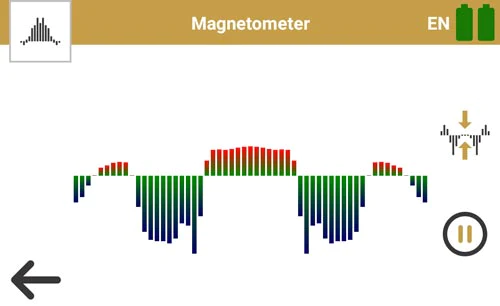

磁力計
磁場測量以查找地下金屬物體:磁力計操作模式用于快速概覽目標區域。建議在執行 3D 地面掃描之前使用磁力計清除該位置上不需要的金屬物體。

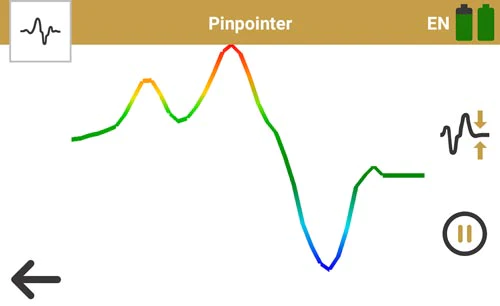

指針
鐵磁金屬和非鐵磁金屬之間的基本目標識別和視覺金屬辨別:使用 Pinpointer,可以定位檢測到的物體,并且可以更輕松地確定目標類型。
隨時隨地評估測量結果
用于可視化掃描數據的軟件已集成在適用于 Android 智能手表和智能手機的OKM 應用程序中。這意味著所有測量結果都可以在現場立即查看,并且不需要計算機來對測量數據進行初步評估。在觸摸屏上,可以通過直觀的手勢旋轉和放大 3D 圖形。
得益于當今智能手表和智能手機提供的高處理能力,我們的工程師和軟件開發人員能夠開發出易于使用的高科技 3D 地面掃描儀。

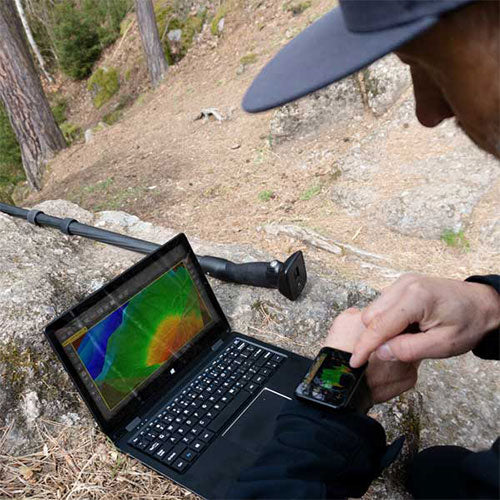

使用 Visualizer 3D Studio 軟件詳細分析 3D 地面掃描
3D地面掃描記錄的數據可以存儲在智能Android設備中并隨時查看。喜歡使用計算機的用戶可以將所有掃描數據傳輸?shù)焦P記本電腦并直接在Visualizer 3D Studio軟件中打開文件。
Visualizer 3D Studio 軟件提供有關埋藏物體大小的詳細信息。此外,如果記錄了足夠的測量數據,高分辨率圖形甚至可以顯示檢測到的物體的形狀和深度。使用軟件的各種過濾器可以進一步改進和后處理掃描數據。
智能手表的替代品:Android 智能手機,包括。OKM應用程序
集成在智能手表中的OKM Rover UC 應用程序當然也適用于 Android 智能手機。除了更大的顯示屏之外,智能手機還具有其他優勢:通過激活的 SIM 卡(不包含在供貨范圍內),可以使用常用功能,例如電話、互聯網、聯系人管理以及其他已安裝的應用程序。

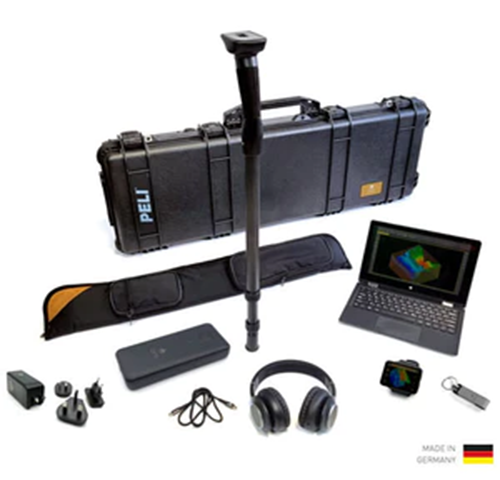

1x | 無線伸縮探頭 |
1x | 預裝 OKM 應用程序的 Android 智能手表 |
1x | 藍牙耳機包括充電線 |
1x | 預配置的 Windows 筆記本 |
1x | 帶OKM Visualizer 3D Studio標準版的 USB 閃存驅動器 |
1x | 動力單元 |
1x | 帶充電線的充電器 (USB-C) |
1x | 手提包 |
1x | 防水防震保護套 |
1x | 快速入門指南 |
選修的 | 預裝 OKM 應用程序的 Android 智能手機 |
伸縮探頭
尺寸(長 x 寬 x 深):670-1380 x 65 x 80 毫米
重量:約0.5公斤
工作溫度:–5°C – +60°C
儲存溫度:–10°C – +70°C
空氣濕度 5% – 75%
輸入電壓:5V/2A
充電時間:3 小時(10 – 30°C)
運行時間:約48小時
CPU:Cortex-M0+ / 24 MHz
顯示屏:LCD,80 x 160 像素
樣本:每秒 240 個 @ 15 位
傳感器技術:SCMI-15-D
技術:GST / EMSR
互連:藍牙 5.2,距離 8 m
指南針:有
計步器:有
防水:無
數據傳輸
技術:藍牙5
頻率:2.4 – 2.4835 GHz
傳輸速率:1 Mbps
接收靈敏度:–85 dBm
范圍:約。8 m(視線)
計算機要求
可用磁盤空間:250 MB
工作內存:2 GB
顯卡:1 GB RAM,OpenGL 3.3
顯示:1920 x 1080
處理器:1.2GHz
操作系統:Windows 10、Windows 8.1、Windows 7
接口:USB 2.0,用于從 OKM 檢測器導入數據
技術數據為平均值。
